電界紡糸装置
性能比較表
研究開発用装置
| 製品写真 |  |
 |
 |
 |
|
|---|---|---|---|---|---|
| 型名 |
ESM-101
|
ESM-201
|
NF-500
|
NANON-04
|
NEX-101
|
| 使用目的 | 研究開発 | 研究開発 | 研究開発 | 研究開発 | 研究開発 |
| 主な作製物 | 不織布450mm 配向膜 芯鞘・中空ファイバーなど |
チューブ状ファイバー | 不織布450mm幅 配向膜 芯鞘・中空ファイバー など |
A4サイズ×２（200×600ｍｍ） 配向膜 芯鞘・中空ファイバー など |
不織布150×150ｍｍ |
| 標準スピナレット | クリップ | クリップ | クリップ | クリップ | クリップ |
| オプションスピナレット | タテ型クリップ 芯鞘 11連ノズル BNP（ビット・ノズル・パイプ） |
芯鞘 | タテ型クリップ チューブレス 芯鞘 マルチジェット 4 / 6 / 8穴 加熱紡糸 11連ノズル BNP（ビット・ノズル・パイプ） |
タテ型クリップ チューブレス 芯鞘 マルチジェット 4穴 |
芯鞘 |
| 標準コレクタ | プレート | マンドレル | プレート | プレート | ドラム Φ50 w150（50rpm） |
| オプションコレクタ | ドラム Φ200w200（～3000rpm） ドラム Φ100w200（～3000rpm) ドラム Φ200w30 （～3000rpm） ドラム Φ200w300（～100rpm） ドラム Φ200w600（～100rpm） ディスク（～3000rpm） マンドレル（～100rpm） R to R 450/500ｍｍ Y軸可動 |
なし | ドラム Φ200w200（～3000rpm） ドラム Φ100w200（～3000rpm) ドラム Φ200w30 （～3000rpm） ドラム Φ200w300（～100rpm） ドラム Φ200w600（～100rpm） ディスク（～3000rpm） マンドレル（～100rpm） R to R 200/450/500mm Y軸可動 |
ドラム Φ200w200（～3000rpm） ドラム Φ100w200（～3000rpm) ドラム Φ200w30 （～3000rpm） ディスク（～3000rpm） マンドレル（～100rpm） R to R 200mm Y軸可動 |
簡易プレート |
| ポンプ | シリンジポンプ2台（シリンジ３個装着可） | シリンジポンプ2台（シリンジ３個装着可） | シリンジポンプ２台（シリンジ３個装着可） | シリンジポンプ１台（シリンジ３個装着可） | 外付けシリンジポンプ |
| 高電圧電源 | 電圧：0.1～50.0kV 電流：0.0～100.0μA |
電圧：0.1～50.0kV 電流：0.0～100.0μA |
電圧：0.1～50.0kV 電流：0.0～100.0μA |
電圧： 0.5kV～30.0kV 電流： 0.0 ～ 50.0μA |
電圧：0.5～30.0kV 電流：0.0～50.0μA |
| トラバース速度 | 0～300mm/s | 0～300mm/s | 0～300mm/s | 0～300mm/s | 20mm/s |
| コレクタ回転数 | ドラム 100～3000rpm ディスク 3000rpm マンドレル 50～100rpm |
マンドレル 50～100rpm | ドラム 100～3000rpm ディスク 100～3000rpm マンドレル 50～100rpm |
ドラム 100～3000rpm ディスク 100～3000rpm マンドレル 50～100rpm |
ドラム 50rpm |
| 紡糸距離 | 50～300mm | 50～300mm | 50～300㎜ | 50～150㎜ | 100～200ｍｍ |
| 制御パラメータ | ・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
・高電圧値 ・コレクタ回転速度 ・トラバース速度および距離 |
| ファン吸排気量 | 60㎥/hr 以上 | 60㎥/hr 以上 | 60㎥/hr 以上 | 12㎥/hr 以上 | なし（外付けファン 12㎥/hr 以上） |
| フィードレート | 0.1～60ml/hr | 0.1～60ml/hr | 0.1～60ml/hr | 0.1～100ml/hr | – |
| シリンジ容量 | 5.0 / 10.0 / 20.0 / 50.0 (ml) | 5.0 / 10.0 / 20.0 / 50.0 (ml) | 2.0 / 5.0 / 10.0/ 20.0 (ml) | 2.0 / 5.0 / 10.0 (ml) | – |
| 操作 | タッチパネル | タッチパネル | タッチパネル | テンキー | フロントパネル上のスイッチ、ツマミ |
| 外形寸法 (※突起物を除く) | 1500W x 1060D x 1920H (mm) | 1500W x 1060D x 1920H (mm) | 1460W x 950D x 1903H (mm) | 830W x 615D x 875H (mm) | 750W x 500D x 745H (mm) |
| 重量 | 1200kg 以下 | 1200kg 以下 | 700kg以下 | 110kg以下 | 50kg 以下 |
| 安全装置 | ・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・給気フィルター及び排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・給気フィルター及び排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
・セーフティロック ・ドアロック（オプション） ・非常停止ボタン ・表示灯 ・排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
・セーフティロック ・非常停止ボタン ・表示灯 ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
▼ESM-101 ▼ESM-201 ▼NF-500 ▼NANON-04 ▼NEX-101
| 製品写真 | |
| 型名 |

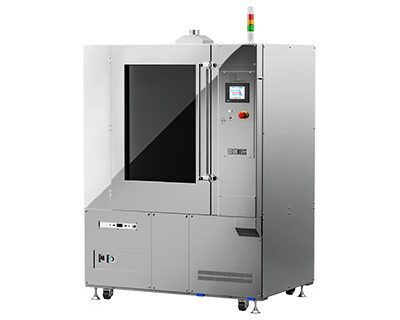

ESM-101
|
| 使用目的 | 研究開発 |
| 主な作製物 | 不織布450mm 配向膜 芯鞘・中空ファイバーなど |
| 標準スピナレット | クリップ |
| オプションスピナレット | タテ型クリップ 芯鞘 11連ノズル BNP（ビット・ノズル・パイプ） |
| 標準コレクタ | プレート |
| オプションコレクタ | ドラム Φ200w200（～3000rpm） ドラム Φ100w200（～3000rpm) ドラム Φ200w30 （～3000rpm） ドラム Φ200w300（～100rpm） ドラム Φ200w600（～100rpm） ディスク（～3000rpm） マンドレル（～100rpm） R to R 450/500ｍｍ Y軸可動 |
| ポンプ | シリンジポンプ2台（シリンジ３個装着可） |
| 高電圧電源 | 電圧：0.1～50.0kV 電流：0.0～100.0μA |
| トラバース速度 | 0～300mm/s |
| コレクタ回転数 | ドラム 100～3000rpm ディスク 3000rpm マンドレル 50～100rpm |
| 紡糸距離 | 50～300mm |
| 制御パラメータ | ・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
| ファン吸排気量 | 60㎥/hr 以上 |
| フィードレート | 0.1～60ml/hr |
| シリンジ容量 | 5.0 / 10.0 / 20.0 / 50.0 (ml) |
| 操作 | タッチパネル |
| 外形寸法 (※突起物を除く) | 1500W x 1060D x 1920H (mm) |
| 重量 | 1200kg 以下 |
| 安全装置 | ・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・給気フィルター及び排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
| 製品写真 | |
| 型名 |
ESM-201
|
| 使用目的 | 研究開発 |
| 主な作製物 | チューブ状ファイバー |
| 標準スピナレット | クリップ |
| オプションスピナレット | 芯鞘 |
| 標準コレクタ | マンドレル |
| オプションコレクタ | なし |
| ポンプ | シリンジポンプ2台（シリンジ３個装着可） |
| 高電圧電源 | 電圧：0.1～50.0kV 電流：0.0～100.0μA |
| トラバース速度 | 0～300mm/s |
| コレクタ回転数 | マンドレル 50～100rpm |
| 紡糸距離 | 50～300mm |
| 制御パラメータ | ・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
| ファン吸排気量 | 60㎥/hr 以上 |
| フィードレート | 0.1～60ml/hr |
| シリンジ容量 | 5.0 / 10.0 / 20.0 / 50.0 (ml) |
| 操作 | タッチパネル |
| 外形寸法 (※突起物を除く) | 1500W x 1060D x 1920H (mm) |
| 重量 | 1200kg 以下 |
| 安全装置 | ・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・給気フィルター及び排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
| 製品写真 | |
| 型名 | NF-500 |
| 使用目的 | 研究開発 |
| 主な作製物 | 不織布450mm幅 配向膜 芯鞘・中空ファイバー など |
| 標準スピナレット | クリップ |
| オプションスピナレット | タテ型クリップ チューブレス 芯鞘 マルチジェット 4 / 6 / 8穴 加熱紡糸 11連ノズル BNP（ビット・ノズル・パイプ） |
| 標準コレクタ | プレート |
| オプションコレクタ | ドラム Φ200w200（～3000rpm） ドラム Φ100w200（～3000rpm) ドラム Φ200w30 （～3000rpm） ドラム Φ200w300（～100rpm） ドラム Φ200w600（～100rpm） ディスク（～3000rpm） マンドレル（～100rpm） R to R 200/450/500mm Y軸可動 BNP（ビット・ノズル・パイプ） スピナレット |
| ポンプ | シリンジポンプ２台（シリンジ３個装着可） |
| 高電圧電源 | 電圧：0.1～50.0kV 電流：0.0～100.0μA |
| トラバース速度 | 0～300mm/s |
| コレクタ回転数 | ドラム 100～3000rpm ディスク 100～3000rpm マンドレル 50～100rpm |
| 紡糸距離 | 50～300㎜ |
| 制御パラメータ | ・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
| ファン吸排気量 | 60㎥/hr 以上 |
| フィードレート | 0.1～60ml/hr |
| シリンジ容量 | 2.0 / 5.0 / 10.0/ 20.0 (ml) |
| 操作 | タッチパネル |
| 外形寸法 (※突起物を除く) | 1460W x 950D x 1903H (mm) |
| 重量 | 700kg以下 |
| 安全装置 | ・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
| 製品写真 | |
| 型名 |
NANON-04
|
| 使用目的 | 研究開発 |
| 主な作製物 | A4サイズ×２（200×600ｍｍ） 配向膜 芯鞘・中空ファイバー など |
| 標準スピナレット | クリップ |
| オプションスピナレット | タテ型クリップ チューブレス 芯鞘 マルチジェット 4穴 |
| 標準コレクタ | プレート |
| オプションコレクタ | ドラム Φ200w200（～3000rpm） ドラム Φ100w200（～3000rpm) ドラム Φ200w30 （～3000rpm） ディスク（～3000rpm） マンドレル（～100rpm） R to R 200mm Y軸可動 |
| ポンプ | シリンジポンプ１台（シリンジ３個装着可） |
| 高電圧電源 | 電圧： 0.5kV～30.0kV 電流： 0.0 ～ 50.0μA |
| トラバース速度 | 0～300mm/s |
| コレクタ回転数 | ドラム 100～3000rpm ディスク 100～3000rpm マンドレル 50～100rpm |
| 紡糸距離 | 50～150㎜ |
| 制御パラメータ | ・高電圧値 ・ポンプ溶液送り出し量（フィードレート） ・コレクタ回転速度 ・ スライダー上下移動量 （半自動） ・ クリーニング頻度および間隔 ・トラバース速度および距離 |
| ファン吸排気量 | 12㎥/hr 以上 |
| フィードレート | 0.1～100ml/hr |
| シリンジ容量 | 2.0 / 5.0 / 10.0 (ml) |
| 操作 | テンキー |
| 外形寸法 (※突起物を除く) | 830W x 615D x 875H (mm) |
| 重量 | 110kg以下 |
| 安全装置 | ・セーフティロック ・ドアロック（オプション） ・非常停止ボタン ・表示灯 ・排気ガス浄化フィルター ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
| 製品写真 | |
| 型名 |
NEX-101
|
| 使用目的 | 研究開発 |
| 主な作製物 | 不織布150×150ｍｍ |
| 標準スピナレット | クリップ |
| オプションスピナレット | 芯鞘 |
| 標準コレクタ | ドラム Φ50 w150（～50rpm） |
| オプションコレクタ | 簡易プレート |
| ポンプ | 外付けシリンジポンプ |
| 高電圧電源 | 電圧：0.5～30.0kV 電流：0.0～50.0μA |
| トラバース速度 | 20mm/s |
| コレクタ回転数 | ドラム 50rpm |
| 紡糸距離 | 100～200ｍｍ |
| 制御パラメータ | ・高電圧値 ・コレクタ回転速度 ・トラバース速度および距離 |
| ファン吸排気量 | なし（外付けファン 12㎥/hr 以上） |
| フィードレート | – |
| シリンジ容量 | – |
| 操作 | フロントパネル上のスイッチ、ツマミ |
| 外形寸法 (※突起物を除く) | 750W x 500D x 745H (mm) |
| 重量 | 50kg 以下 |
| 安全装置 | ・セーフティロック ・非常停止ボタン ・表示灯 ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
パイロット生産用装置 機能比較
| 製品写真 |  |
 |
|---|---|---|
| 型名 |
NF-1001
|
NW-103
|
| 使用目的 | 研究開発またはパイロット生産 | 研究開発またはパイロット生産 |
| 主な作製物 | 不織布 ベルト幅 1300mm / 有効幅 1000mm | 不織布 ベルト850mm / 有効幅680mm |
| スピナレット | マルチジェットスピナレット(MJS) （溶液や条件により穴数、数量、配置を変更） |
パイプスピナレット、マルチジェットスピナレット（MJS）、BNP（ビット・ノズル・パイプ）スピナレット （溶液や条件により穴数、数量、配置を変更可能） |
| 標準コレクタ（コンベヤベルト） | スチールベルト | スチールベルト |
| 制御 | PLC / タッチパネル | PLC / タッチパネル |
| 紡糸距離 | 100～400ｍｍ | 100～300mm |
| 高圧電源（正極性） | 0.5～50.0kV（３台搭載可能） | 0.0～40.0kV（３台搭載可能） |
| 高圧電源（負極性） | ー0.5～ー30.0kV | 0.0～ー10kV |
| トラバース機能 | 可動範囲 400mm (±200mm) 揺動速度 0～300mm/sec |
可動範囲 100mm (±50mm) 揺動速度 0～100mm/sec |
| コンベア速度 | 最大1.5m/min | 最大10m/min |
| ラック外寸(※突起物を除く) | 2900W x 2412D x 2330H (mm) | 2530W x 1720D x 2000H (mm) |
| 重量 | 3300kg以下 | 1300kg以下 |
| ギアポンプ | ３台搭載可能 | 3台搭載可能 |
| 溶液ポンプ(1/2/3)供給 | 50～500ml/hr | 50～500ml/hr |
| 溶液粘度 | 100～5000mPa・S | 100～5000mPa・S |
| 溶液タンク室容積 | 310W x 380D x 570H (mm) | 430W x 230D x 280H (mm) |
| ライト | チャンバー用およびスピナレット用 | チャンバー用およびスピナレット用 |
| 安全装置 | ・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・排気センサー ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・排気センサー ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
パイロット生産用装置 機能比較
| 製品写真 | |
| 型名 |
NF-1001
|
| 使用目的 | 研究開発またはパイロット生産 |
| 主な作製物 | 不織布 ベルト幅 1300mm / 有効幅 1000mm |
| スピナレット | マルチジェットスピナレット(MJS) （溶液や条件により穴数、数量、配置を変更） |
| 標準コレクタ（コンベヤベルト） | スチールベルト |
| 制御 | PLC / タッチパネル |
| 紡糸距離 | 100～400ｍｍ |
| 高圧電源（正極性） | 0.5～50.0kV（３台搭載可能） |
| 高圧電源（負極性） | ー0.5～ー30.0kV |
| トラバース機能 | 可動範囲 400mm (±200mm) 揺動速度 0～300mm/sec |
| コンベア速度 | 最大1.5m/min |
| ラック外寸(※突起物を除く) | 2900W x 2412D x 2330H (mm) |
| 重量 | 3300kg以下 |
| ギアポンプ | ３台搭載可能 |
| 溶液ポンプ(1/2/3)供給 | 50～500ml/hr |
| 溶液粘度 | 100～5000mPa・S |
| 溶液タンク室容積 | 310W x 380D x 570H (mm) |
| ライト | チャンバー用およびスピナレット用 |
| 安全装置 | ・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・排気センサー ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
| 製品写真 | |
| 型名 |
NW-103
|
| 使用目的 | 研究開発またはパイロット生産 |
| 主な作製物 | 不織布 ベルト850mm / 有効幅680mm |
| スピナレット | パイプスピナレット、マルチジェットスピナレット（MJS）、BNP（ビット・ノズル・パイプ）スピナレット （溶液や条件により穴数、数量、配置を変更可能） |
| 標準コレクタ（コンベヤベルト） | スチールベルト |
| 制御 | PLC / タッチパネル |
| 紡糸距離 | 100～300mm |
| 高圧電源（正極性） | 0.0～40.0kV（３台搭載可能） |
| 高圧電源（負極性） | 0.0～ー10kV |
| トラバース機能 | 可動範囲 100mm (±50mm) 揺動速度 0～100mm/sec |
| コンベア速度 | 最大10m/min |
| ラック外寸(※突起物を除く) | 2530W x 1720D x 2000H (mm) |
| 重量 | 1300kg以下 |
| ギアポンプ | 3台搭載可能 |
| 溶液ポンプ(1/2/3)供給 | 50～500ml/hr |
| 溶液粘度 | 100～5000mPa・S |
| 溶液タンク室容積 | 430W x 230D x 280H (mm) |
| ライト | チャンバー用およびスピナレット用 |
| 安全装置 | ・セーフティロック ・ドアロック ・非常停止ボタン ・表示灯 ・排気センサー ・高電圧出力の高速遮断（電源オフ後） ・高電圧過電流発生時の高電圧遮断 |
