電界紡糸装置

周辺機器・アクセサリ

ナノファイバーシートカッター NFC-101

作業効率・製品の美しさが大幅にアップ。
どなたでも簡単にシートを切り出すことができます。

NFC-101 はナノファイバーシートから小片を高精度で切り出すための工具です。
製品 (サンプル)の仕上がりの美しさや作業性の高さに配慮した製品です。

主な特長



● 保護紙(グラシン紙)、ロールカッターなどを利用して、どなたでも簡単に、精度よく切り出し作業をおこなうことができます。
● 300mm x 300mm のファイバーシートから、30mm x 30mmのサンプル小片 9 x 9 = 81枚 を切り出すことができます。
*45mm x 45mm [36枚], 54 x 54mm [25枚] などのカスタム設計も承ります。
● 抗菌性の高いステンレスを材料として多く使用しています。ナイフ刃を当てる切断ガイドには PEEK材を使用しています。

仕様・性能

● 使用目的 ファイバーシートの切断
● シートサイズ 最大 300mm x 300mm
● 切り出しサイズ 30mm x 30mm
(最大サイズ: 270mm x 270mm)
● カッティング精度 ± 0.5mm (30mm小片の場合)
● 外形寸法 907 L x 740 W x 397 H (mm)
● 重量 85kg

電界紡糸用部品 スタンド(EP)

スピナレット、高圧電源、シリンジポンプなどと組み合わせることにより、
試験的にナノファイバーを紡糸することができます。
紡糸条件の割り出しに最適です。

【警告 – 高圧注意】
高電圧による感電防止のため、装置全体をフードやシャーシでおおうなど、
運転中に人体が触れないための処置を必ずおこなってください。

品名 型 番
スタンド(EP) EP
接続可能な紡糸部品

シリンジポンプ

高圧電源

クリップスピナレット

高電圧計測プローブ

高電圧メーター不要で、簡単に出力をチェックできます。
出力の有無や実測値を確認したいとき、または故障かな?と思ったときにたいへん便利です。
装置と併せて購入されることをおすすめします。
※40kVまで計測可能。

電界紡糸用部品 コネクタ


メタルテーパコネクタ M-539-055*
クリップ

メタルテーパコネクタ M-539-018 芯鞘

ニードルコネクタ M-539-755
チューブレス

ルアーロックコネクタ M-VRF106

ルアーロックコネクタ M-VRF406

注射針とのジョイント用のコネクタです。
各スピナレットごとに取り揃えています。

品名 型 番 スピナレット
メタルテーパコネクタ M-539-055* クリップ
メタルテーパコネクタ M-539-018 芯鞘
ニードルコネクタ M-539-755 チューブ
ルアーロックコネクタ(チューブ内径φ1.5) M-VRF106
ルアーロックコネクタ(チューブ内径φ4) M-VRF406

その他のアクセサリ

シリンジ

溶液を供給するためのシリンジです。(5ml)

注射針

スピナレットに取り付けるための針です。

チューブ

シリンジとノズル間を中継し溶液を供給するためのチューブです。

品名 スピナレット
注射針 18G L=15 クリップ・チューブレス
注射針 22G L=15 クリップ・チューブレス
注射針 27G L=15 クリップ・チューブレス
注射針 27G(U-CoAX)L=22 芯鞘
注射針 S18G(U-CoAX)L=24 芯鞘
注射針 S22G(U-CoAX)L=24 芯鞘
品名 型番
シリンジ 20ml 20ml シリンジ S4200-LL
シリンジ 10ml 10ml シリンジ S4100-LL
シリンジ 5ml 5ml シリンジ S4050-LL

チューブ
テフロンチューブ(φ1.59 10m)
PPチューブ(4*6 20m)

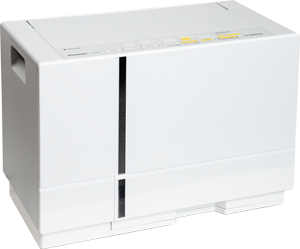

除湿器

装置内の紡糸雰囲気(湿度)を制御する装置です。(市販品)

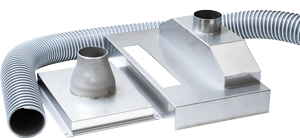

除湿機用アダプタ

除湿器を紡糸装置に接続するためのアダプタです。

クリーニングひも

ノズル先端をクリーニングするもので、難燃性の材料を使用しています。

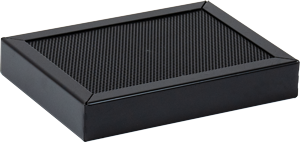

チャコールフィルタ

有機溶媒を吸着するためのフィルタです。

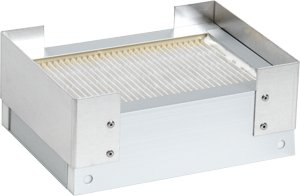

ニュートラルフィルタ

ナノファイバーの粒子を捕集するためのフィルタです。

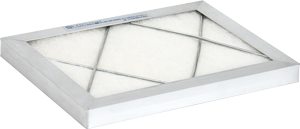

プレフィルタ

吸気用のプレフィルタです。
