電界紡糸装置

研究開発用電界紡糸装置 NES

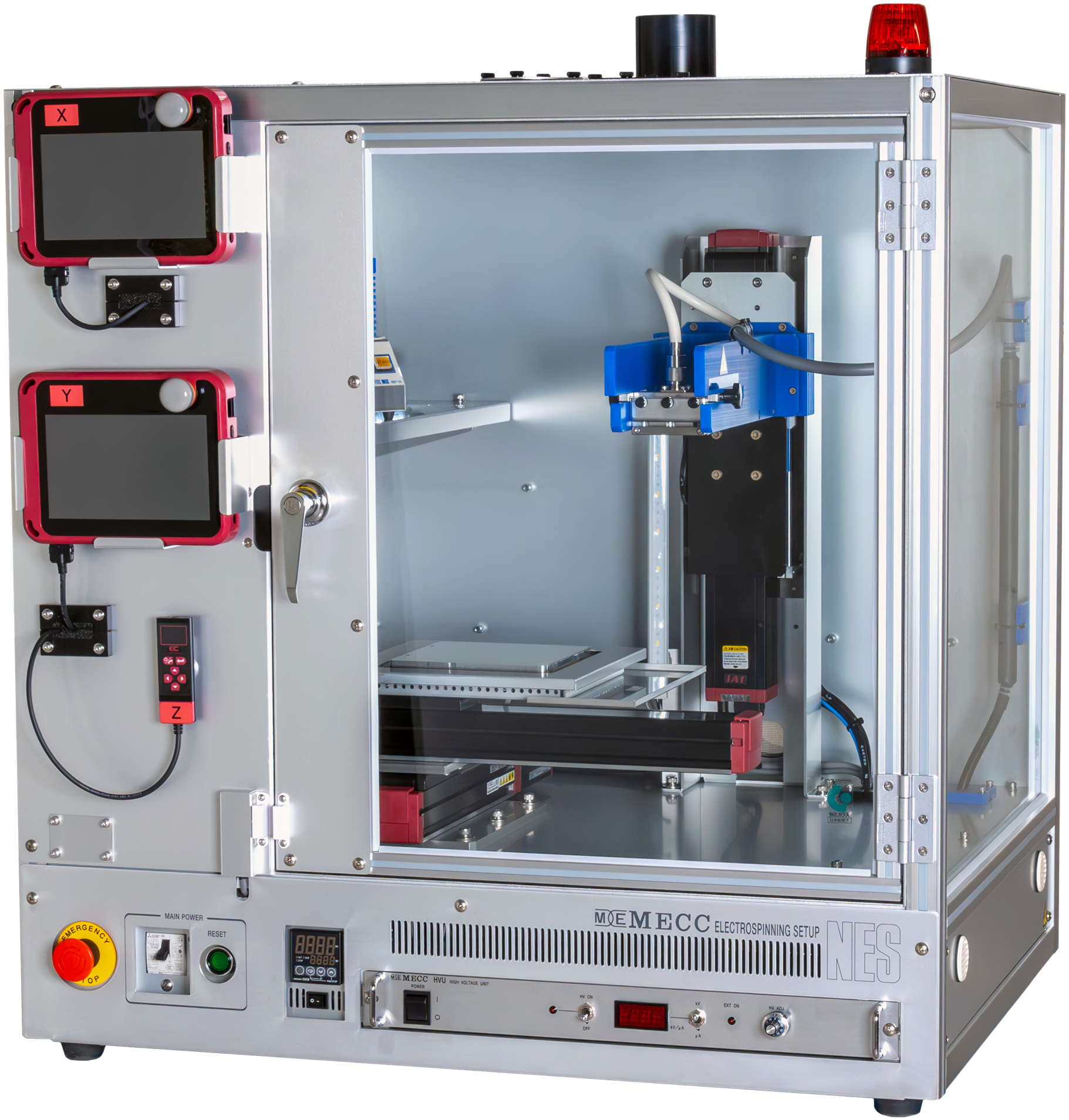

NES-101A

研究内容に合わせて、必要な装備だけを選ぶことができる装置です。

筐体だけの購入も可能なので、当社の簡易紡糸スタンド「EP」やすでに紡糸装置をお使いのお客様にもおすすめです。

サンプル

【芯鞘構造ファイバー】

【粒子含有ファイバー】

【ビーズ状ファイバー】

【多孔状ファイバー】

【交差構造ファイバー】

主な特長

  • 加熱コレクタ
    0℃~100℃の範囲で加熱し、溶媒の揮発を促進させます。
  • 前後左右XYステージ
    XY方向に各コントローラで移動させ、大型で均一なナノファイバーを作製します。
  • 作業者の安全に配慮
    高電圧出力の高速遮断、ドアスイッチ、非常停止ボタンなど安全機能を備えています。
  • 2面の強化ガラス採用
    作業者の安全に配慮し、紡糸の状態をしっかり観察できます。

仕様・性能 ※青字が標準装備品

仕様・性能 NES-101A
用途 研究開発
主な製作物 不織布 ・ 芯鞘ファイバー・ ビーズ状ファイバー
スピナレット クリップ・チューブレス・芯鞘
コレクタ プレー ト(100mm X 100mm)・前後左右XYステージ・加熱コレクタ
ステージ 前後左右XYステージ・
高電圧電源 30kV:電圧 0.5kV〜30kV (最小設定単0.1kV)
電流 0〜100µA
ポンプ 高耐電圧シリンジポンプ(お持ちのシリンジポンプも使用可)
排気ファン 排気量 6㎥/hr以上(オプションで浄化フィルターあり)
紡糸距離 50~200mm (スピナレット針の下面~コレクタ上面)
制御パラメーター 高電圧値・ポンプ溶液送り出し量(フィードレート)•XYステージ
フィードレート 0.1~60ml /hr
シリンジ容量 2.5 / 5.0 / 10.0 (ml)
コレクタ加熱温度 0°c~ 100°c
環境条件 温度 10°c〜40°c
湿度 湿度30%〜70%(結露のないこと)
定格電源 AC95~105V, 50Hz/ 60Hz(出荷時設定)
消費電力 1kW以下
外形寸法 850W X 654D X 890H (mm) ※表示灯,給気口,シリンジポンプ,排気ダクトを除く
チャンバー内寸 826W X 620D X 697H (mm)
重量 85kg以下
安全機能
  • 高電圧インターロック
  • 高圧表示灯
  • 鍵付きドア
  • 高電圧出力の高速遮断(電源オフ後)
  • 強化ガラス
  • ドアスイッチ
  • 非常停止ボタン
  • XYステージの停止ボタン*

*オプション

搭載可能なコンポーネンツ


クリップスピナレット


芯鞘スピナレット


チューブレススピナレット


高圧電源ユニット (30kV/40kV)

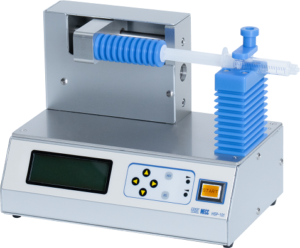

シリンジポンプ

プレートコレクタ

加熱コレクタ

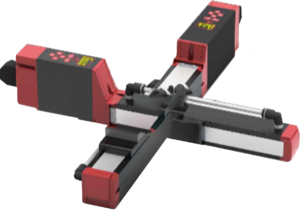

前後左右XYステージ
